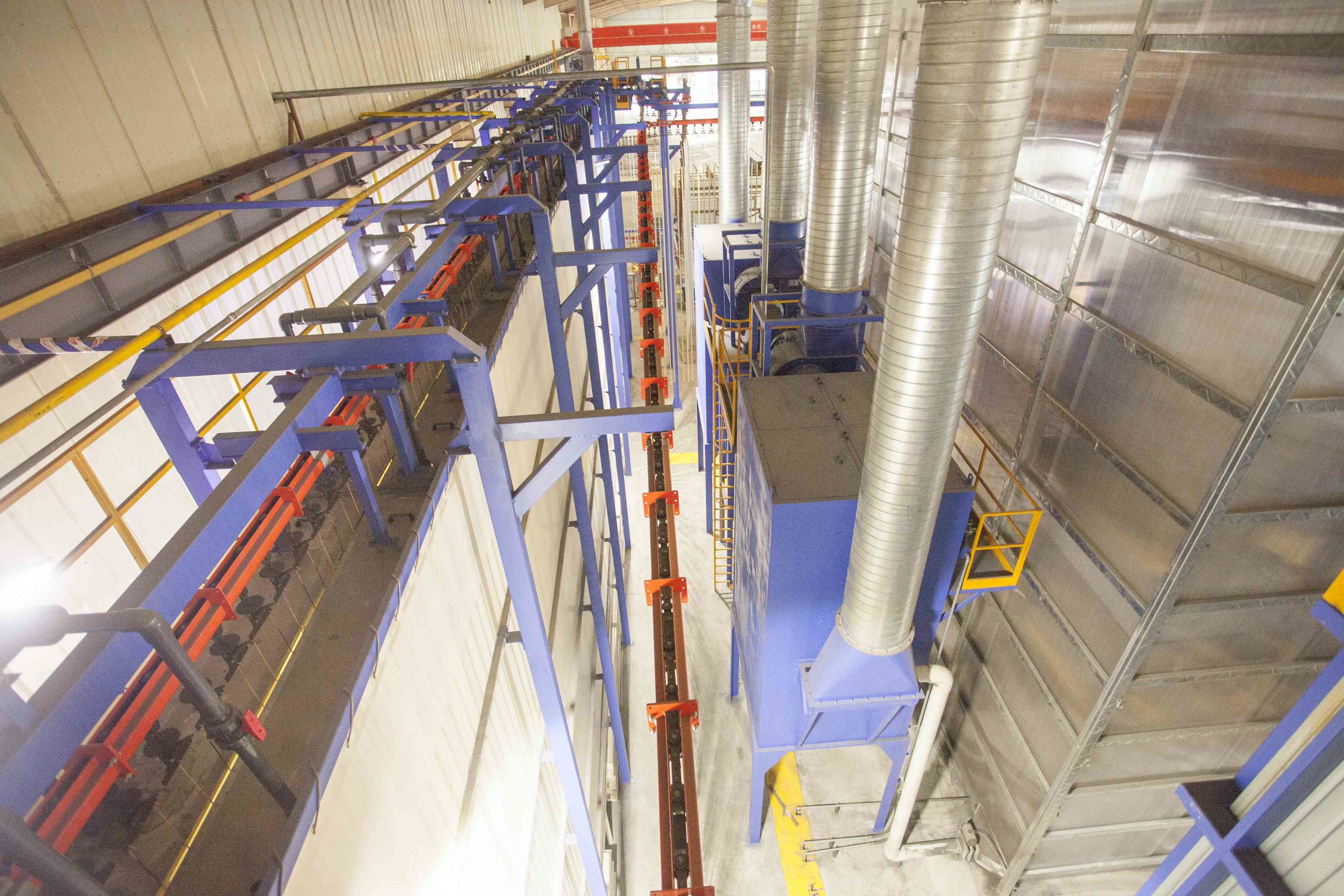

SUS Boîte de pulvérisation métallique ligne verticale de revêtement en poudre de profil d'alliage d'aluminium
Centre d'alimentation en poudre avec prétraitement par tunnel de pulvérisation
Ligne verticale de revêtement en poudre avec le meilleur équipement de traitement de surface
Cette proposition est conçue pour la ligne verticale de revêtement en poudre de profilés en aluminium
1. Données de conception
A. Matériau de revêtement: profilé en aluminium
B. Description technique:chargement, prétraitement, séchage, revêtement en poudre, durcissement, déchargement.
C, spécifications du profil de revêtement:
a.Taille maximale du profilé: 100 mm × 200 mm × L7000 mm
b,Poids maximal du profilé: 30 kg
c,Poids standard: 3,5 kg
d,Place de surface standard du profilé: 400 m2/T
2. approvisionnement en énergie
A,alimentation électrique
Voltage monophasique: 220V+10%
Voltage triphasé:380V+10%
Fréquence: 50 Hz
Ligne de groupe d'équipement et ligne zéro
B,gaz naturel
3. de l'air comprimé
A,pression : 7,0 bar
B, flux maximal de vapeur: 1,3 g/nm3
C,contenu maximal en huile: 0,01 ppm
D, flux maximal de l'air comprimé: 8 m3/min
4. L'eau industrielle est nécessaire
A,pression: 3+0,2 bar
B, Flux: 5 m3/h
5Poudre
A. Caractéristique de la poudre: LEL≥40g/Nm3
6. Capacité de production
Vitesse de la chaîne de transport: 1,2 m/minute
Total des pièces de revêtement par heure: 1200 mm/minute÷150 mm/pcs×60minutes=480 pièces/h
Poids total par heure: 480 pièces × 3,5 kg/pcs = 1,68 tonne/heure
Capacité quotidienne: 1,68 tonne x 16 heures/jour = 26,8 tonnes/jour
Capacité mensuelle: 26,8 tonnes par jour × 25 jours par mois = 670 tonnes par mois
Caractéristique:Ligne de revêtement en poudre verticale automatique pour l'équipement de traitement de surface de profilés d'aluminium.Économisez du gaz et de l'énergie,économisez de l'espace.Haute qualité,productivité élevée, revêtement lisse et durable.
Composant principal:Enduit de poudre Système de convoyeur suspendu,Système de chargement et de déchargement,Prétraitement,Four à séchage,Chambre de revêtement de poudre et système de recyclage,Four à durcissement,Système de commande électrique,Pistolets à revêtement en poudreLe centre d'approvisionnement en poudre, le compresseur d'air, la machine à eau et ainsi de suite.
Processus de revêtement en poudre ordinaire: Déchargement-Rinceau-Prédégraissage-Dégraissage-Rinceau-Rinceau-Eau pure-Passivation-Rinceau-Séchage-Pure-Rincage en poudre-Coating-Curing-Renvoi.
Les procédures de fonctionnement de pulvérisation verticale sont les suivantes:
1Pour la pulvérisation des profils, le prétraitement est extrêmement important. Une couche de film d'oxyde naturel est formée à la surface du profil extrudé avec certaines taches d'huile et divers produits.qui doit être nettoyé par traitement chimique avant pulvérisation.
2,Procédure de pré-traitementSkim ---[ 1,5-5 minutes ] ---lavé [0,5-1 minute ]---lavé [0,5-1 minute ]--- réglage de la surface acide [1,5-5 minutes - --lavé [0,5-1 minute ]---lavé [0,5 minutes ]5 à 1 minute ]--- affûter [0.5-2 minutes ]--- lavage [ 0,5 - 1 min ]-- lavage à l'eau pure [1 - 2 min].
3"Objectif de dégraissage: Le traitement de dégraissage a pour but d'éliminer les taches d'huile sur la surface du profil et d'assurer la propreté de la surface lorsque le profil pénètre dans le réservoir de chromage.
4Paramètres du processus de dégraissage du réservoir: Pendant la production, analyser la concentration du liquide acide libre du réservoir toutes les deux heures, ajuster le liquide du réservoir en fonction des résultats de l'analyse,et nettoyer la surface du liquide du réservoir de temps en temps sans changer le liquide du réservoir.
5"Objectif de conditionnement acide de la surface:"Le traitement acide de la surface a pour but principal d'éliminer davantage l'huile du profil afin que la surface du profil expose une matrice fraîche,pour faciliter la réaction de chromage en douceur.Analyser la concentration de la solution de bain toutes les deux heures et ajuster en fonction des résultats de l'analyse.le liquide de bain n'a pas besoin d'être remplacé et peut être utilisé pendant longtemps.
6Le profil chromé forme un revêtement de conversion chimique jaune clair.Résistance aux intempéries des profilés pulvérisés.Analyser les anomalies du liquide de bain toutes les deux heures, et effectuer des ajustements en fonction des résultats de l'analyse.et le liquide du bain est rempli de temps en temps.
7Les profils chromés sont introduits dans le four de séchage pour le séchage de surface.
Questions fréquentes
1Qu' est-ce qu' on peut vous offrir si vous êtes intéressé par votre équipement?
A. Le matériau/taille maximale/poids maximal de vos pièces.
B. Quelle est la production attendue de cet équipement (8 heures/jour, ou 30 jours/mois).
C. L'espace d'atelier disponible dans lequel vous prévoyez placer cet ensemble d'équipements (en LxWxH).
D. Quel type de carburant préférez-vous utiliser pour le système de chauffage:électricité, gaz, GPL, diesel ou autres.
2Comment installer l' équipement après avoir acheté votre équipement?
R. Nous fournirons des documents d'installation, un dessin d'assemblage 3D ou une vidéo d'installation pour guider les travaux d'installation.
B. Notre ingénieur guidera l'installation et le débogage de l'équipement en ligne.
C. Nous pouvons organiser des installateurs à votre usine pour guider les travaux d'installation si nécessaire, ce service est payant.
D. Après le débogage, assurera une formation complète et suivra régulièrement l'utilisation de l'équipement.
3Comment fonctionne le service après-vente de votre entreprise?
A. Garantie de 1 an pour les pièces détachées, les pièces comprennent principalement les ventilateurs, les brûleurs, les composants électriques de l'armoire de commande, la structure métallique, les panneaux muraux, etc., sauf dans le cas de dommages causés par l'homme.
B. Tant que vous utilisez notre équipement, notre support technique sera toujours en ligne
J'espère que notre compagnie chaleureuse pourra vous rencontrer amicalement et vous apporter une expérience différente.
