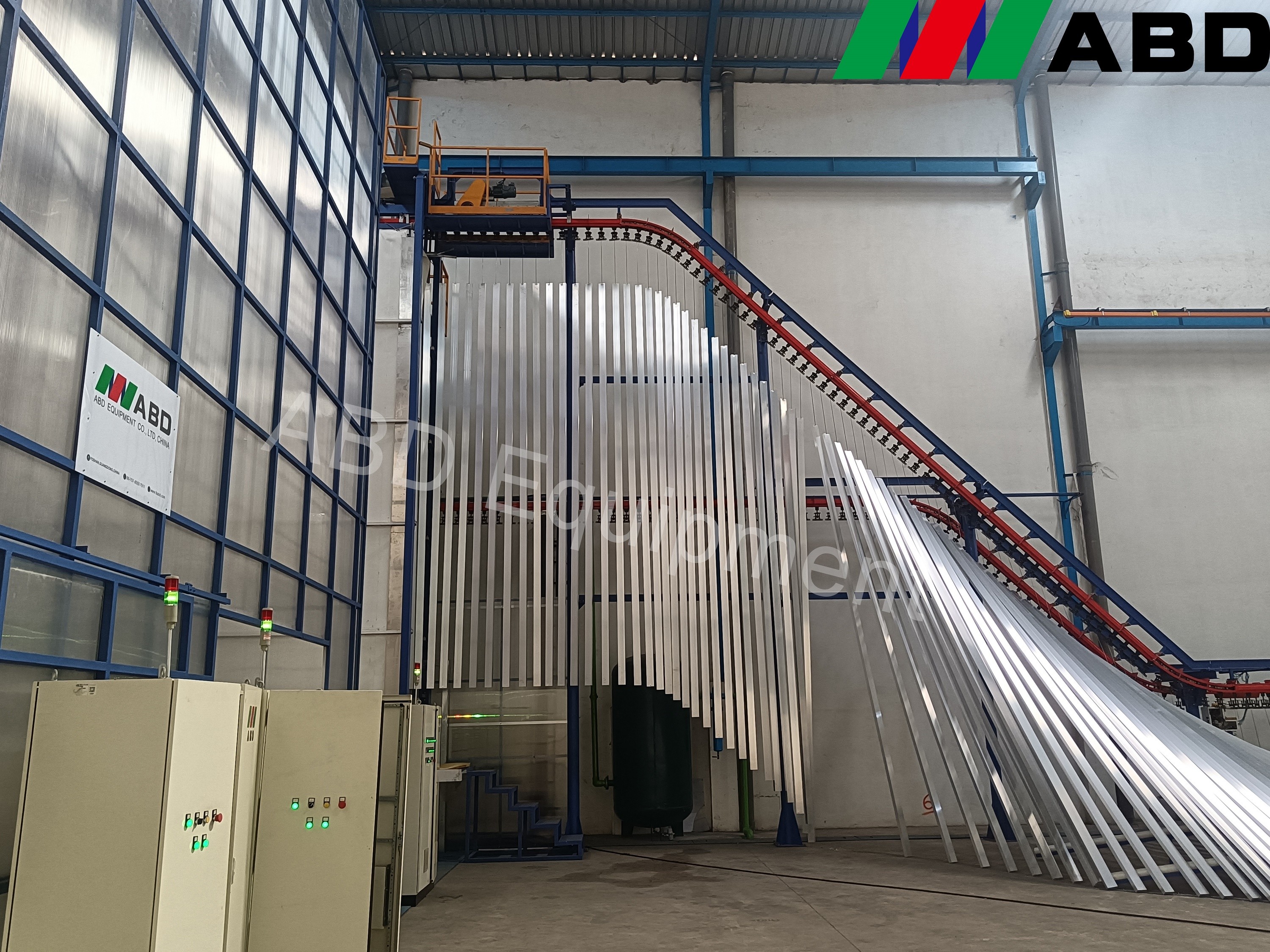

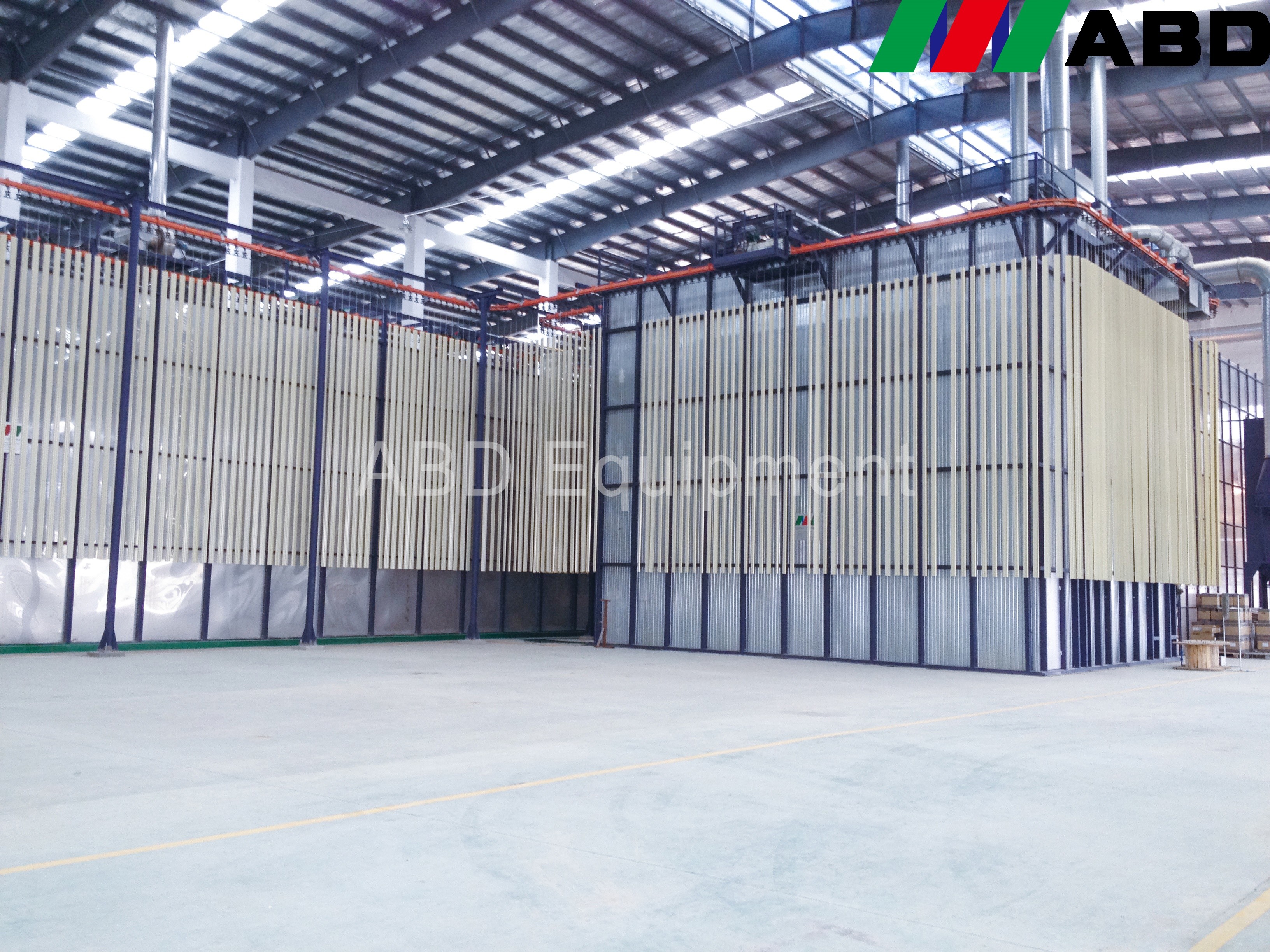

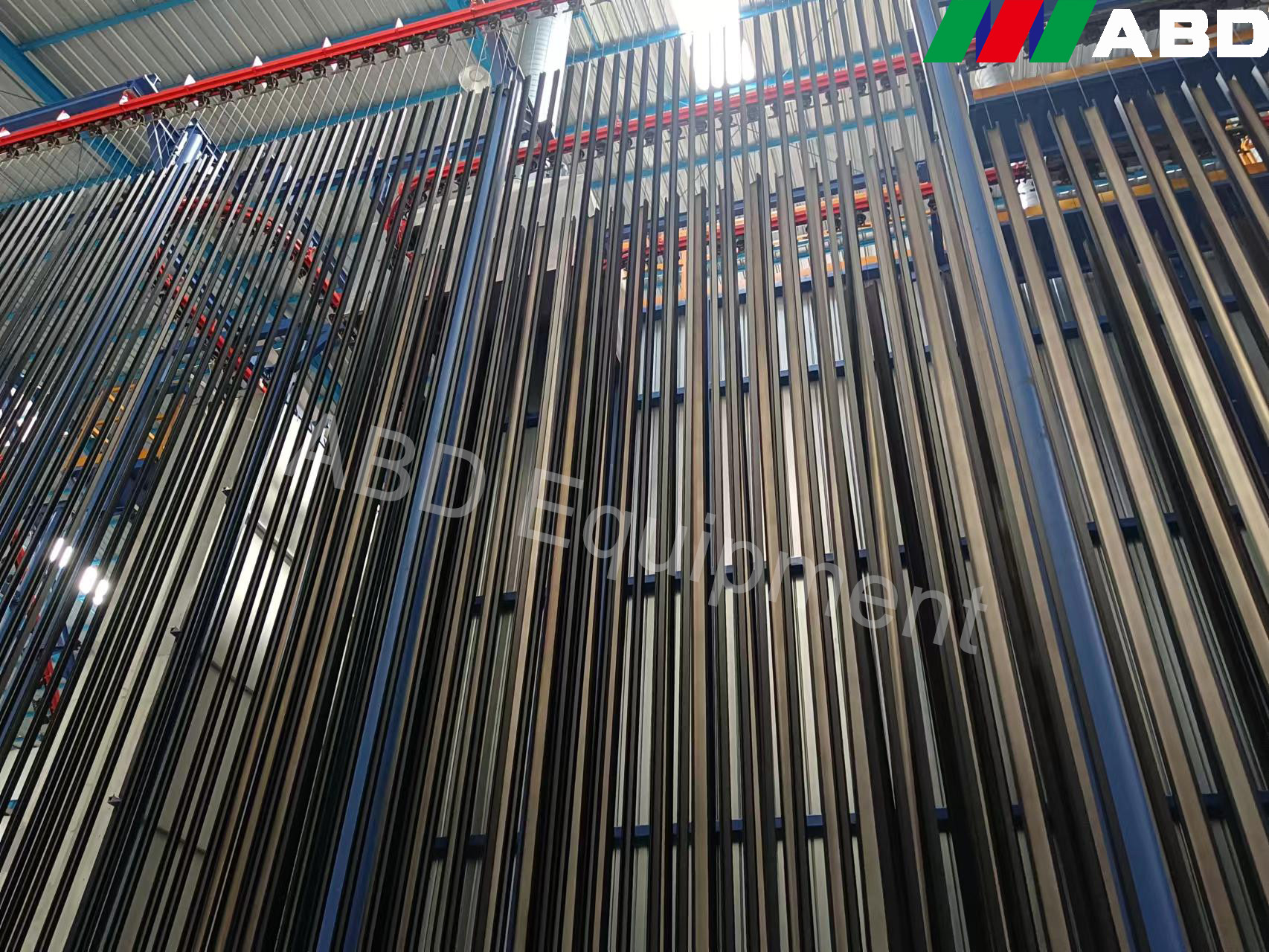

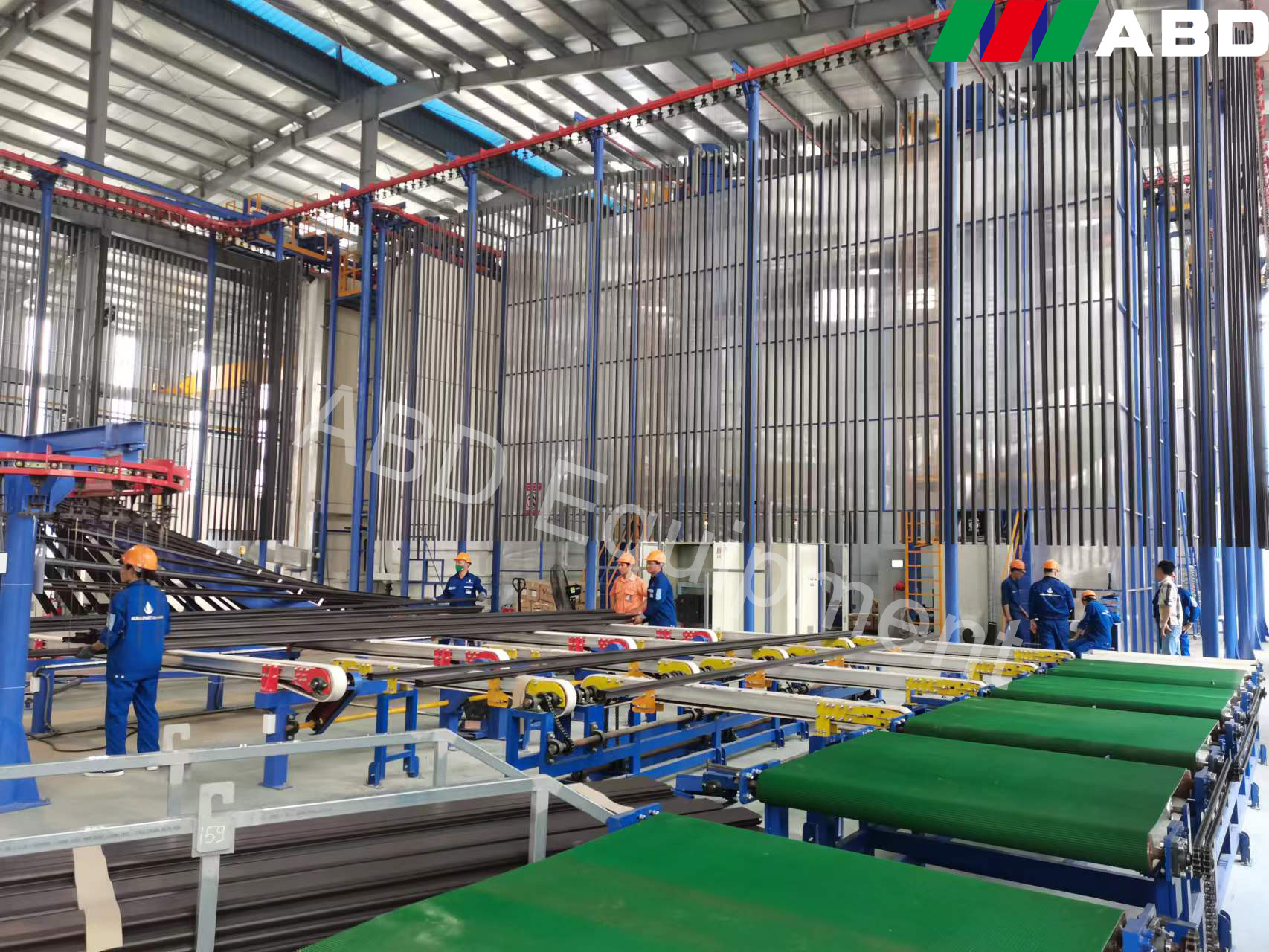

Ligne de revêtement verticale complètement automatique de poudre de profils en aluminium


Ligne de revêtement en poudre verticale entièrement automatique de profilés en aluminium

Cette proposition est conçue pour la ligne verticale de revêtement en poudre de profilés en aluminium

1Données de conception
1) Matériau de revêtement: profilé en aluminium
2) Description technique:chargement, prétraitement, séchage, revêtement en poudre, durcissement, déchargement.
3) Spécifications du profil de revêtement:
a) Taille maximale du profilé: 100 mm × 200 mm × 7000 mm
b) Poids maximal du profilé: 30 kg
c) Poids standard: 3,5 kg
d) Surface standard du profilé: 400 m2/T
e) Vitesse du convoyeur 1200 mm/min (500 mm/min ----- 20000 mm/min réglable)

2"Alimentation en énergie
1)Alimentation électrique
a) Tensions monophasiques: 220 V + 10%
b) tension triphasée: 380V+10%
c) Fréquence: 50 Hz
d) ligne de groupe d'équipement et ligne zéro
e) Le gaz naturel

3L'air comprimé
1) Pression: 7,0 bar
2) Flux de vapeur maximal: 1,3 g/nm3
3) teneur maximale en huile: 0,01 ppm
4) Flux maximal de l'air comprimé: 8 m3/min

4"Une eau industrielle nécessaire"
1) Pression: 3+0.2bar
2) Flux; 5 m³/h

5Une eau pure.
1) Conductivité: 10 us/cm
2) Flux; 4 m³/h

6La poudre
1) Caractéristique de la poudre:LEL≥40g/Nm³

7L'espace entre les matériaux suspendus: 66 mm, 100 mm, 133 mm, 150 mm, 200 mm

8Capacité de production
1) Vitesse de la chaîne de transport: 1,2 m/minute
2)Total des pièces de revêtement par heure: 1200 mm/minute÷150 mm/pcs×60minutes=480 pièces/h
3) Poids total par heure: 480 pièces × 3,5 kg/pcs = 1,68 tonne/heure
4)Capacité journalière: 1,68 tonnes x 16 heures/jour = 26,8 tonnes/jour
5)Capacité mensuelle: 26,8 tonnes/jour × 25 jours/mois = 670 tonnes/mois
9Le processus

procédé de revêtement en poudre ordinaire


Foshan ABD Equipment Co., Ltd a été fondée en 2003. Depuis que nous avons commencé, ABD a fait un excellent travail sur la conception, la fabrication et l'installation d'équipements de traitement de surface en aluminium,y compris les lignes de revêtement en poudre électrostatique, des lignes d'anodisation et de coloration ainsi que des lignes de peinture liquide au fluorocarbone.Nous allons créer des conceptions personnalisées et fournir les types verticaux et horizontaux pour chaque client en fonction de leurs besoins individuels.
